Tutorial 2, página 2 passo a passo, como fazer um motor Stirling caseiro


Cilindro quente:


Na (fig. 9) é possível visualizar o estilete apoiado sobre uma base, para então iniciar o giro manual da lata, efetuando assim o corte.

Manual do motor Stirling, cilindro quente feito com latinha de alumínio
(fig. 9) Cortando com estilete a lata



Não recomendo o uso de tesoura no corte das latas de alumínio, porque com o corte ocorre pequenas irregularidades, que acarreta o rompimento do cilindro ao encaixar o cabeçote.

Manual do motor Stirling, cilindro cortado com tesoura
visualização do corte irregular com tesoura



Na imagem abaixo, um exemplo do cilindro danificado ao tentar encaixar o cabeçote no cilindro.

Manual do motor Stirling, rompimento do cilindro por falhas no corte
Rompimento do cilindro, ao encaixar o cabeçote



Medida: cilindro quente (fig. 10) tem 105 mm de comprimento (10,5 cm) e com 68 mm de diâmetro (6,8 cm);

Manual do motor Stirling, cilindro quente feito com latinha de alumínio
(fig. 10) cilindro quente



Reservatório de água:


Lata do sistema de resfriamento (fig. 11) tem 45 mm de comprimento (4,5 cm) e 100 mm de diâmetro (10 cm);

Manual do motor Stirlin, lata de pêssego, reservatório
(fig. 11) lata do sistema de resfriamento



Na (fig. 12), estão dispostas as medidas em diâmetro de cada tampa, para a construção do pistão de trabalho.

Manual do motor Stirling, tampas para o pistão de trabalho
(fig. 12) cilindro quente


Tampa externa do pistão de trabalho: possui 53 mm (5,3 cm) de diâmetro;
Tampa interna do pistão de trabalho: possui 40 mm (4 cm) de diâmetro;
Balão: o tipo do balão é conhecido por número 10.

Na imagem da (fig 13), estão todos elementos necessários para a montagem do pistão de trabalho.

Manual do motor Stirling, tampas com medidas usadas para fazer o pistão de trabalho
(fig. 13) tampas para o pistão de trabalho



Cilindro do pistão de trabalho: é 63 mm de diâmetro (6,3 cm) e 30 mm de comprimento (3 cm), que também é conhecido como cilindro frio;

Manual do motor Stirling, tampas para cilindro do pistão de trabalho
(fig. 14) cilindro frio



Duas mangueiras: dois caninhos de plástico com 6 mm de diâmetro (0,6 cm), de ligação para os dois cilindros (fig. 15). Caso usado somente uma mangueira, será comprometido o fluxo de ar entre os dois cilindros, que resultará 200 RPM a menos em visto este projeto.

Manual do motor Stirling, mangueirinhas de plástico de 6mm
(fig. 15) indicação da mangueira de plástico



Vedação do pistão: duas borrachas de câmara de moto cortadas para afixação do balão no cilindro frio, onde a borracha interna é de 25 mm (2,5 cm) de largura e a outra borracha externa com 35 mm (3,5 cm) de largura, visualizado na fig. 16. Também não é necessário cola para a vedação do balão sobre o cilindro.

Manual do motor Stirling, borracha para a vedação do pistão de trabalho
(fig. 16) borracha para vedar o pistão



Curso do pistão de trabalho: o curso total do pistão de trabalho é 16 mm (1,6 cm);

Manual do motor Stirling, borracha para a vedação do pistão de trabalho
(fig. 17) borracha usada na vedação do balão

Outras opções, tipos e informações complementares para a fabricação do pistão de trabalho (pistão frio), você encontra nessa outra página abaixo:


                                Clique nas fotos para acessar a referida página!


Suporte: a lata de suporte do virabrequim (fig. 18), é uma lata de 473 ml, que tem 155 mm (15,5 mm) de comprimento, sendo a localização do centro do furo para afixação do virabrequim, em 30 mm (3 cm) medidos de cima para baixo.

Bielas: as bielas dos dois pistões devem ser cortadas depois do motor montado.

Manual do motor Stirling, suporte do virabrequim
(fig. 18) cilindro quente





Como aumentar a velocidade do motor em latas de alumínio para 1600 RPM >>>






Confira a lista de materiais de outros modelos de motores Stirling:


Manual do motor Stirling, gama, caseiro 700 rpm


Confira a lista de materiais de um motor Stirling "Gama" feito em latas de spray!

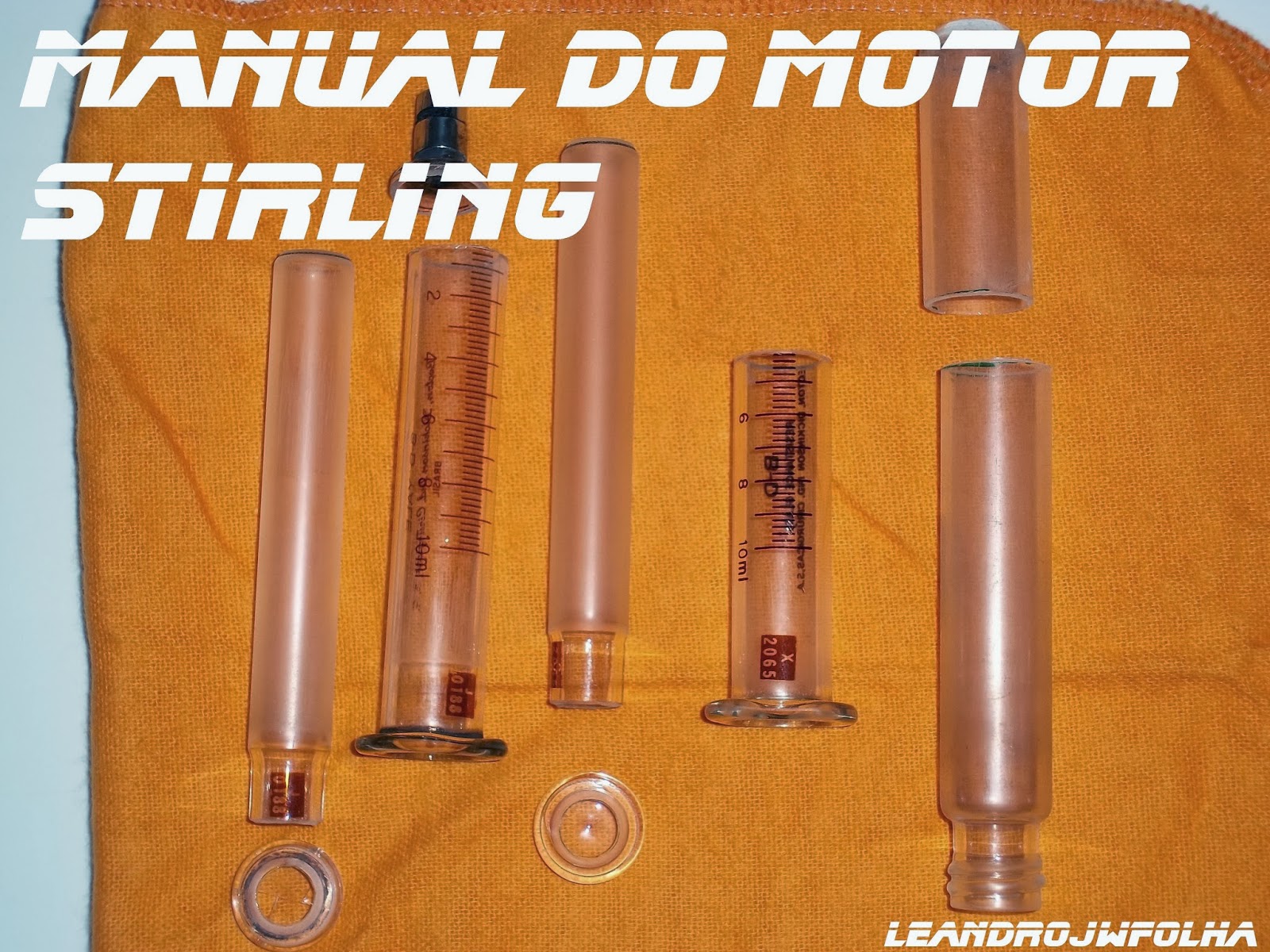

Confira a lista de materiais de um motor Stirling "Alfa" simples, feito com seringas de vidro!











Confira a lista de materiais de um motor Stirling Alfa melhorado, feito com seringas de vidro!







Qualquer dúvida ou sugestões de melhorias, entrem em contato!
Leandro Wagner.


19 comentários:

  1. vc nao tem nenhum video ou uma explicaçao que fala como fazer o pistao de trabalho ?

    ResponderExcluir
    Respostas
    1. aonde vai as tampas de spray activia o cilindro quente

      Excluir
    2. na figura 13 mostra o que eu esto perguntando

      Excluir
  2. Olá amigo,
    Tenho sim um vídeo que explica a construção do pistão de trabalho, assista o vídeo citado abaixo, desde o instante "13:23":
    http://youtu.be/itZDyNGpZVs

    Leandro Wagner.

    ResponderExcluir
    Respostas
    1. Meus parabéns pelos vídeos feliz 2014

      Excluir
    2. Olá amigo, obrigado e também te desejo um ano de prosperidade e muita saúde.

      Lamento a falta de tempo, para que fosse possível apresentar mais projetos interessantes ou mesmo evoluídos. Mas vamos fazendo dentro do possível.

      Leandro Wagner.

      Excluir
  3. ola leandro. vc tem augum video que mostracomo fazer o cilindro quente (fig. 17) acima ?
    ass: wallyson

    ResponderExcluir
    Respostas
    1. Olá Wallyson,

      Tenho um vídeo que explica a construção do cilindro quente (fig. 9), veja este vídeo:
      http://youtu.be/itZDyNGpZVs

      E também no mesmo vídeo, a lata superior de suporte para o virabrequim (fig. 17).

      Qualquer dúvida, pergunte.
      Leandro Wagner.

      Excluir
  4. Olá Wallyson,

    Verifiquei que o blog está com o problemas ao inserir o link no comentário, para encontrar o vídeo que sitei, visite o meu canal no You tube e procure pelo vídeo:

    ([Tutorial simples] Como fazer motor Stirling caseiro passo a passo - As do Stirling engine ), a resposta para sua dúvida está lá.

    Vou tentar sanar o problema no meu blog.

    Leandro Wagner.

    ResponderExcluir
  5. ai leandro da para fazer essa lata superior com energetico "monster energy" de 500ml ?
    ass: wallyson

    ResponderExcluir
    Respostas
    1. Olá Wallyson,

      Eu ainda não conheço essa lata "monster energy" que você mencionou, mas se ela tiver o mesmo diâmetro que as latas de cerveja normais, você pode usar sim.

      Leandro Wagner.

      Excluir
    2. Olá Wallyson,

      Você encontrou o vídeo tutorial que eu te indiquei?

      Leandro Wagner.

      Excluir
  6. a lata de monster energy tem 170mm de altura e 60mm de largura sera que da para fazer ?
    ass: wallyson

    ResponderExcluir
  7. Olá Wassyson,

    Eu acredito que essa lata "monster energy" deva ter 57 mm de diâmetro, pois a Red Bull 355 ml tem 57 mm de diâmetro.

    Você pode sim usar essa lata, porém os 2 cabeçotes e mais a lata que suporta o virabrequim, terão que ser com esse mesma marca.

    - Se essa lata for fina como a Red Bull, não aconselho, elas são muito frágeis em relação as convencionais de cerveja e refresco. Podendo ocorrer deformações no cabeçote e cilindro ao encaixá-las, provocando possíveis fugas de ar.

    - Também o fundo da lata pode entrar em fusão precocemente ao inserido calor sobre o cilindro, devido sua pequena espessura, caso essa lata seja fina como a Red Bull.

    - Outro problema que você irá enfrentar, será na construção do pistão deslocador em lã de aço, lembro que a tampa de afixação da lã no raio deste pistão, possui 54 mm de diâmetro, sendo assim o seu pistão deverá estar perfeitamente centralizado, caso contrário, o pistão terá um forte atrito sobre o cilindro.

    Na minha opinião, recomendo que faça com as latas do meu projeto, evitará maiores problemas. Não é impossível fazer um motor com as latas que você citou, porém crítico para construir e sendo assim com maiores chances de ocorrem problemas.

    Leandro Wagner.

    ResponderExcluir
  8. Olá, tudo bem ?
    Gostaria de saber se você tem algum vídeo explicando como fazer o pistão de trabalho com o joelho de pvc, o que é encontrado no motor de 1600 rpm, pois não achei nada referente a isso.

    ResponderExcluir
    Respostas
    1. Boa tarde, tudo bem!

      Peço desculpas, eu ainda não tenho um vídeo explicando a colagem do joelho de PVC, não tive tempo!

      Leandro Wagner.

      Excluir
  9. Olá Leandro,voce poderia me dizer a medida da altura da tampa de 53 mm de diâmetro usada no pistao de trabalho?.

    ResponderExcluir
    Respostas
    1. Olá! Essa tampa tem em torno de 1 cm de altura, isso não é critico.
      Leandro Wagner.

      Excluir
  10. Oi Leandro. Gostaria de saber se posso substituir as mangueiras de plástico que saem do cilindro de pistão de trabalho, por mangueiras de borracha.

    ResponderExcluir
