Nome: o
pistão deslocador é o pistão quente, responsável pela deslocamento do ar dentro do cilindro quente. em modelos Gamas e Betas, onde este pistão também é conhecido por (
pistão quente e
pistão de expansão).
Recomendação! Use a lata de Red Bull como pistão, pelo pouco peso (~16g.). Com isso o motor tende ter menor vibração e consequentemente maior velocidade.
Observação! Existem dois tamanhos de latas Red Bull, uma de
250ml (53mm de diâmetro) e outra
355ml (57mm de diâmetro). Sendo somente possível construir com a lata
250ml (fig.1).
 |
| (Fig. 1) clique na foto, para ampliar novamente |
Medida: o comprimento do pistão é 70mm (7cm) e o diâmetro é 53mm (fig 2).
 |
| (Fig. 2) clique na foto, para ampliar novamente |
Obrigatório: são necessário duas latas Red Bull, onde uma é usada para a tampa superior e a outra para o reforço interno da lata. Caso não reforce o meio do pistão, a pressão produzida pelo motor irá esmagar o pistão.
Características do raio: na (fig. 3) está parafusado o raio de bicicleta em seu comprimento original, todo em
inox com 2 mm de diâmetro.
 |
| (Fig. 3) clique na foto, para ampliar novamente |
Improviso: caso não encontre uma porca para afixação do raio no pistão, é possível cortar ao meio a própria porca do raio, visto na figura (fig. 4), na qual a parte comprida da porca é instalada pelo lado de dentro da lata.
 |
| (Fig. 4) clique na foto, para ampliar novamente |

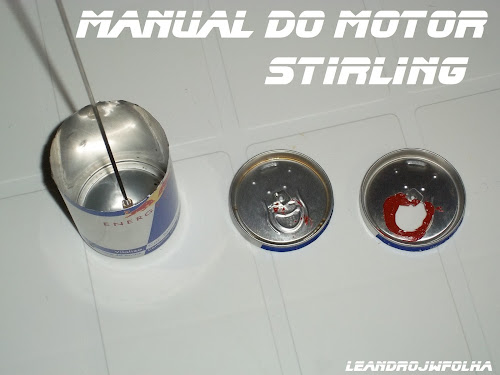

Reforço interno: a tampa interna foi colada com
cola de silicone de alta temperatura, para fazer um reforço interno da lata (fig. 5), caso contrário, a pressão irá esmagar o pistão.
 |
| (Fig. 5) clique na foto, para ampliar novamente |

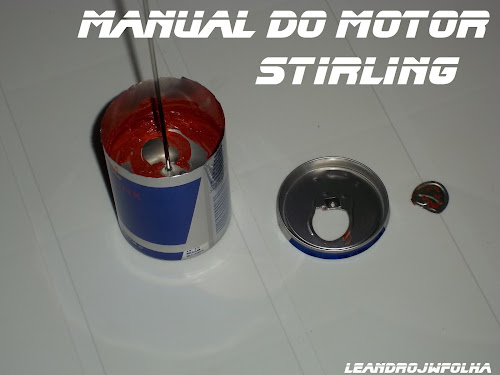

Vedação do pistão deslocador: o pistão deve estar totalmente vedado, para impedir que a pressão produzida pelo motor entre para dentro do pistão. Caso isso ocorra, o motor necessitará de um grande impulso na partida inicial, limitando seu funcionando em 10 segundos (fig. 6).
Observação! Deverão passar cola nas duas extremidades por onde o raio está afixado na lata, visto na (fig. 6) onde foi colocado cola envolta do raio de bicicleta, bem como em volta de toda a tampa superior do pistão.
 |
| (Fig. 6) clique na foto, para ampliar novamente |
Essa é uma outra sugestão de lata para fazer o pistão deslocador (lata de aerosol Axe), com 53 mm de diâmetro (fig. 7).
 |
| (Fig. 7) clique na foto, para ampliar novamente |
Todas essas latas possuem o mesmo diâmetro de 53mm (fig. 8).
 |
| (Fig. 8) clique na foto, para ampliar novamente |
1° Lata de aerosol desodorante Axe;
2° Lata de aerosol perfume Avon;
3° Lata de aerosol perfume Avon;
4° Lata de aerosol de creme de barbear Boticário;
5° Lata de aerosol secante de esmalte Charming;
6° Lata de aerosol de espuma de festa;

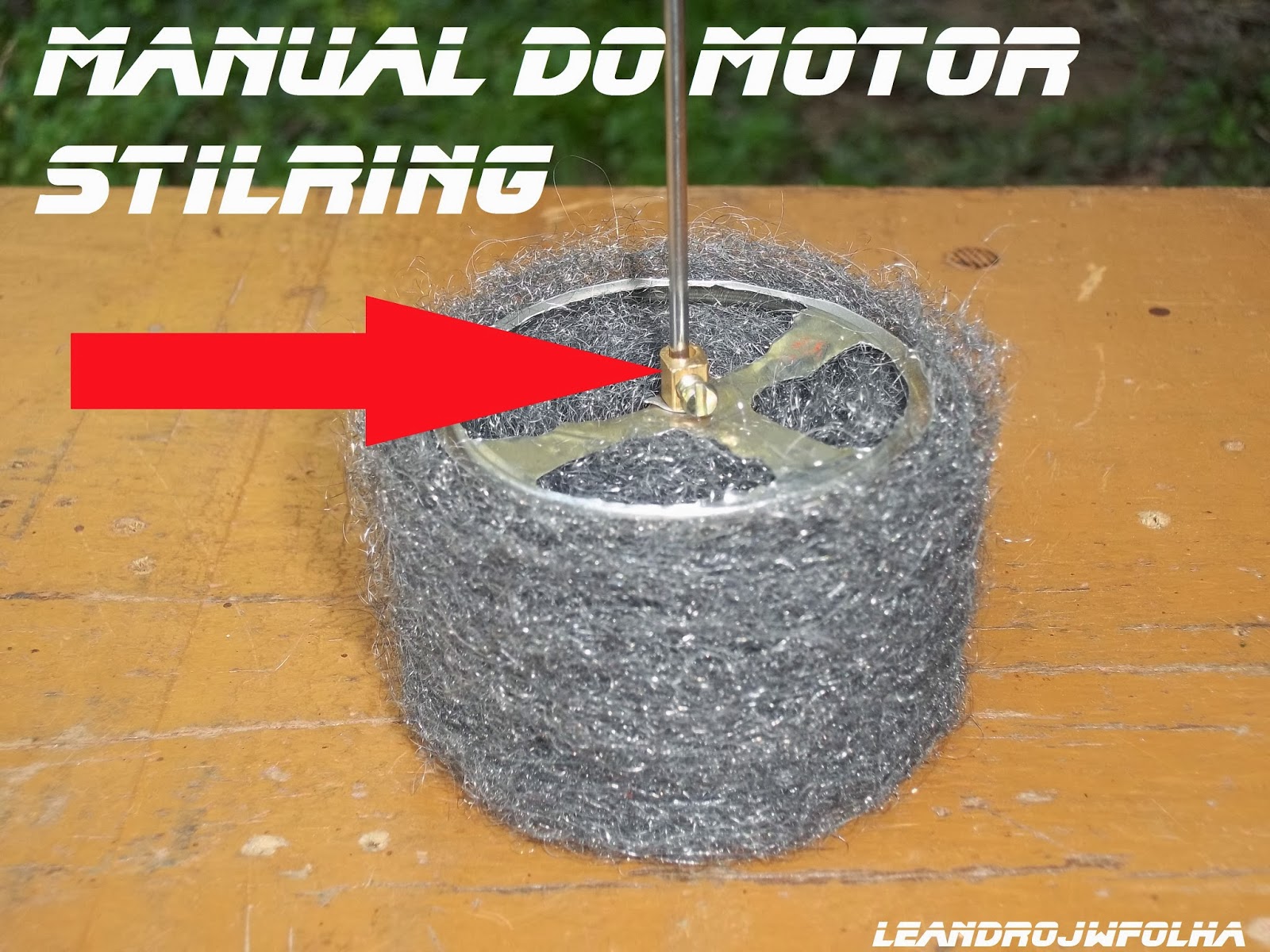

Sugestão de outro tipo de pistão deslocador >>>
Qualquer dúvida ou sugestões de melhorias, entrem em contato!
Leandro Wagner.
